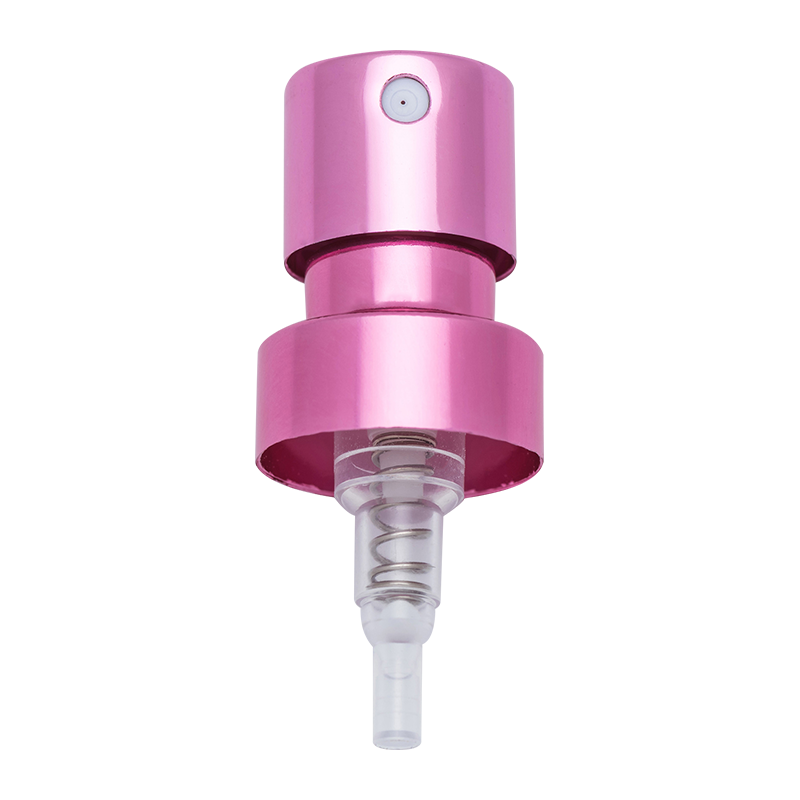

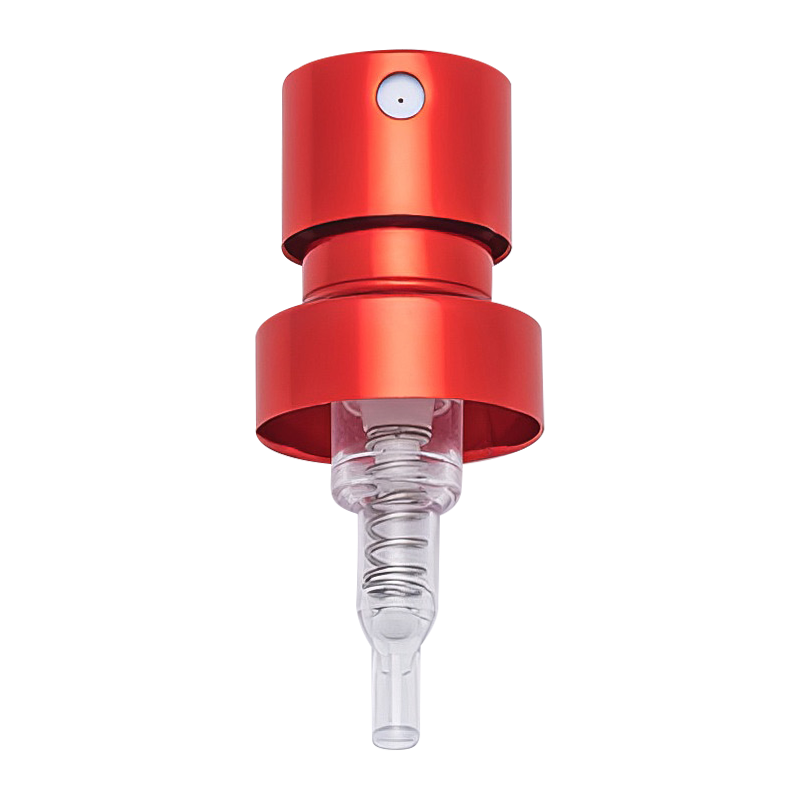

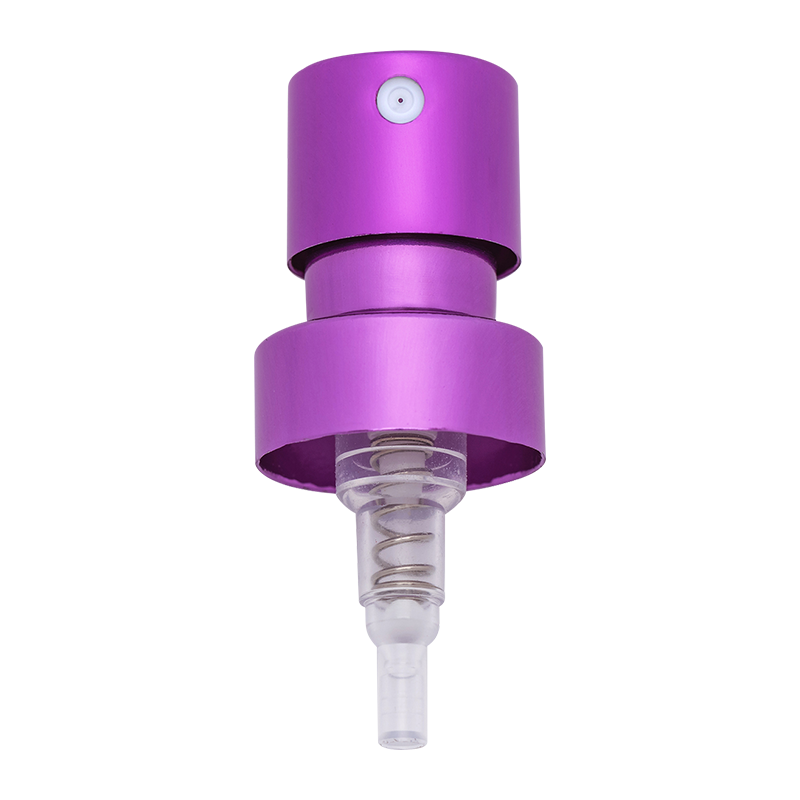

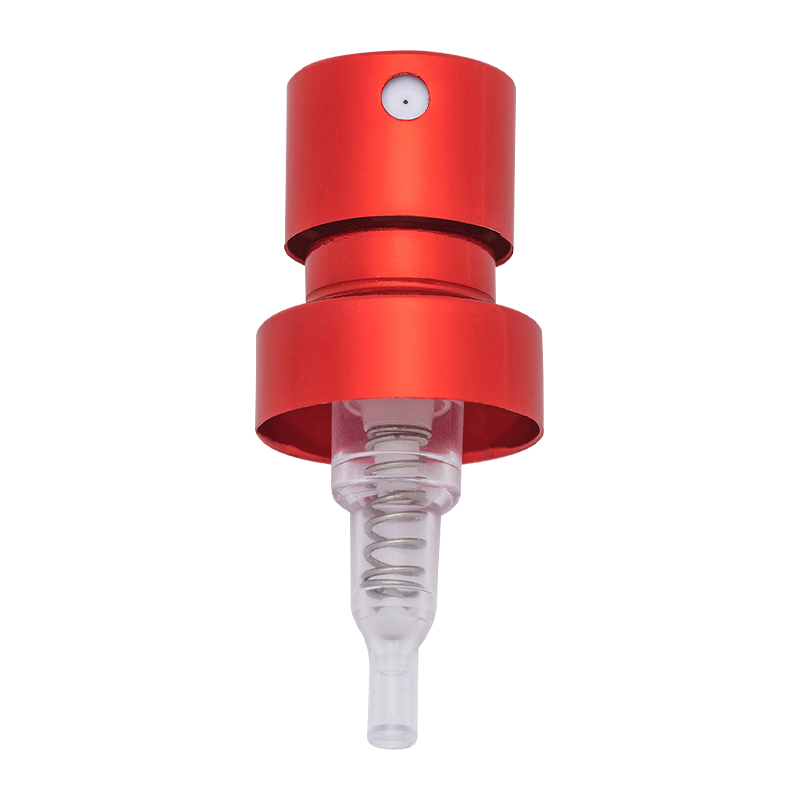

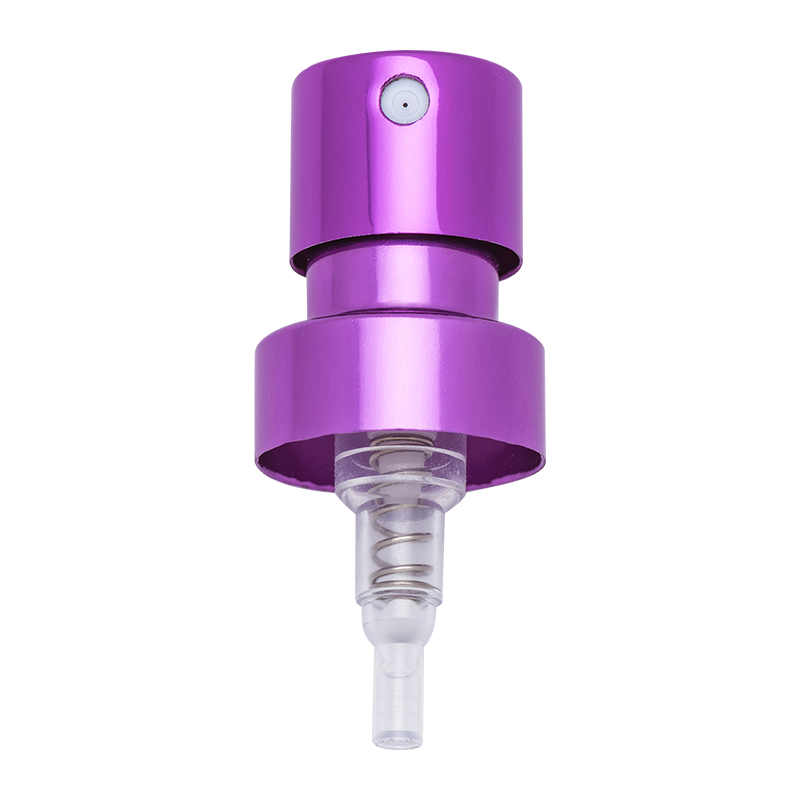

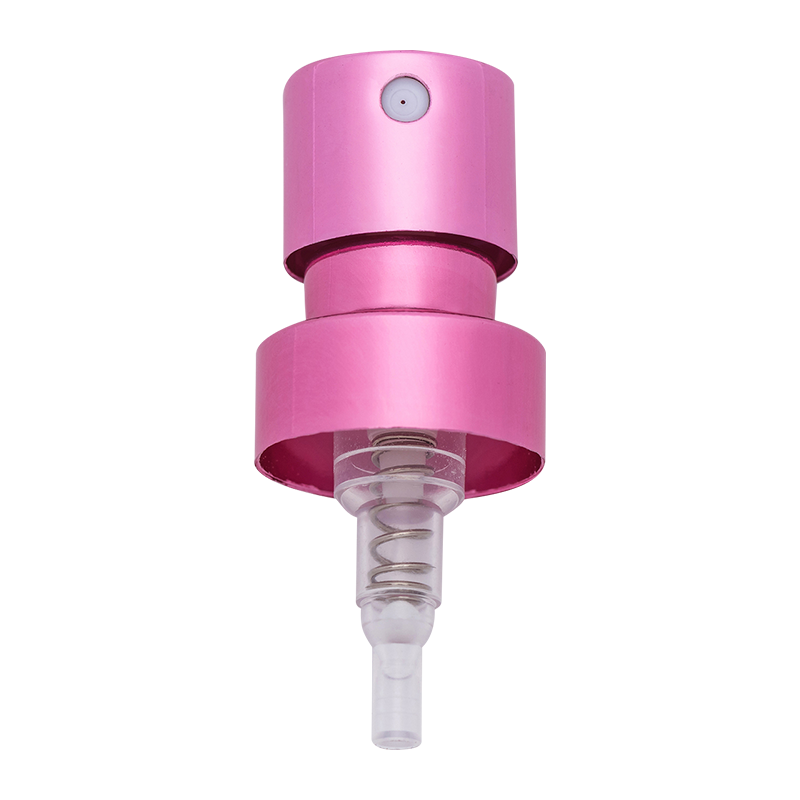

XY-PT-⊘15JDGB Pulverizador de bomba de niebla fina de perfume de engarzado de 15 mm de tipo alto

Cómo evitar fugas al producir Boquilla alta con bomba de niebla de perfume con clip de 15 mm ?

En el proceso de producción de boquilla alta con bomba de niebla de perfume con clip de 15 mm, es necesario controlar sistemáticamente la prevención de problemas de fugas desde múltiples vínculos, como la selección de materiales, el diseño estructural, el control del proceso de producción, la inspección de calidad, etc., para garantizar que cada vínculo pueda cumplir con precisión los requisitos de sellado del producto. La siguiente es una explicación de dimensiones específicas:

1. Selección de materiales: construir una base de sellado sólida

La adaptabilidad del material es el principal requisito para evitar fugas. Al mismo tiempo se deben considerar el sellado, la resistencia a la corrosión y la compatibilidad del material con los ingredientes del perfume.
Materiales de los componentes del sellado del núcleo: para sellos clave, como anillos de sellado y discos de válvula en el cabezal de la bomba, se deben seleccionar materiales elásticos que sean resistentes a la corrosión por ingredientes de perfumes (como alcohol, sabores, etc.), como silicona de calidad alimentaria o caucho de nitrilo. Este tipo de material tiene una excelente capacidad de recuperación elástica y puede mantener un buen sellado bajo presión a largo plazo para evitar fugas causadas por el envejecimiento o la hinchazón del material. Al mismo tiempo, es necesario medir con precisión la dureza del material. Demasiado duro hará que la superficie de sellado no encaje bien y demasiado blando puede deformarse durante el montaje o el uso, afectando el efecto de sellado.
Material estructural principal: si la carcasa del cabezal de la bomba, el pistón y otras piezas estructurales están hechas de plástico, se deben seleccionar plásticos de ingeniería de alta resistencia y dimensiones estables (como POM o PP) para evitar espacios estructurales después del moldeo debido a una contracción excesiva del material; Si hay piezas metálicas involucradas (como el conector metálico del cabezal de la bomba de engarce de 15 mm), es necesario garantizar que el proceso de tratamiento de su superficie (como el enchapado) pueda aislar eficazmente la erosión de los ingredientes del perfume y evitar fallas de sellado causadas por la corrosión del metal.
Zhangjiagang XinYe Chemical Sprayer Co., Ltd presta atención a la estricta selección de materiales al producir boquillas para botellas de perfume. Combinado con su acumulación técnica en el tratamiento de superficies de óxido de aluminio y otros vínculos, puede proporcionar un soporte confiable para la selección de materiales de los cabezales de bomba de 15 mm y reducir el riesgo de fugas causadas por problemas de materiales desde la fuente.

2. Diseño estructural: optimizar la forma de sellado

El diseño estructural del cabezal de la bomba de engarce de 15 mm debe centrarse en el objetivo principal de "superficie de sellado hermética y distribución uniforme de la presión" y centrarse en optimizar las siguientes partes clave:
La estructura de conexión entre el broche y el cuerpo de la botella: el rendimiento de sellado del diseño del broche depende de la precisión de coincidencia entre el broche y el cuerpo de la botella y la boca de la botella. Es necesario simular el estado de tensión de la hebilla mediante modelado 3D para garantizar que la hebilla pueda formar una presión radial uniforme en la boca de la botella después del pandeo y evitar espacios causados ​​por una presión local insuficiente. Al mismo tiempo, el número de dientes y el ángulo de inclinación de la hebilla deben coincidir con el cuerpo de la botella con un diámetro de 15 mm, y la profundidad del pandeo debe verificarse mediante múltiples pruebas para garantizar que la conexión sea firme y que el efecto de sellado pueda mejorarse mediante un ajuste de interferencia adecuado.
Estructura del sistema de válvulas dentro del cuerpo de la bomba: la válvula unidireccional en el cabezal de la bomba (como la válvula de succión y la válvula de descarga) es la clave para evitar el reflujo y las fugas de líquido. La superficie de contacto entre el disco de la válvula y el asiento de la válvula debe diseñarse como un plano liso o una superficie de arco para garantizar que pueda encajar completamente bajo presión; el coeficiente elástico del disco de la válvula debe coincidir con la presión de trabajo del cabezal de la bomba, lo que puede garantizar una apertura suave durante la pulverización normal y un cierre rápido al detener la pulverización, evitando el goteo causado por el cierre retrasado. Además, la holgura de coincidencia entre el pistón y el cilindro de la bomba debe controlarse al nivel de micras, y la posibilidad de que se filtre líquido desde la brecha se puede reducir mediante un diseño de tolerancia preciso (como el uso de la precisión de coincidencia de H7/g6).
Transición de sellado del canal de pulverización: el canal de pulverización desde el cuerpo de la bomba hasta la boquilla debe evitar estructuras propensas a turbulencias y acumulación de líquido, como ángulos rectos y ángulos agudos. Se debe adoptar un diseño de transición de arco suave para reducir el riesgo de residuos líquidos y fugas en el canal. Al mismo tiempo, se puede agregar una ranura del anillo de sellado a la conexión entre la boquilla y el cuerpo de la bomba para mejorar aún más el sellado al incrustar el anillo de sellado. El tamaño de la ranura debe coincidir exactamente con el diámetro del anillo de sellado para evitar que el anillo de sellado se deforme debido a un ajuste excesivo o se caiga debido a un aflojamiento excesivo.

3. Control del proceso de producción: garantizar la precisión de la fabricación

La estabilidad del proceso durante el proceso de producción afecta directamente el rendimiento de sellado del cabezal de la bomba y es necesario implementar un estricto control de parámetros para cada enlace de procesamiento:
Proceso de moldeo por inyección: para las piezas de plástico del cabezal de la bomba (como el cuerpo de la bomba y el pistón), es necesario controlar con precisión la temperatura, la presión, el tiempo de retención y otros parámetros durante el proceso de moldeo por inyección. La temperatura excesiva provocará la degradación del material y afectará la estabilidad dimensional; Una presión insuficiente puede provocar que el producto no se llene completamente, producir agujeros de contracción o burbujas y destruir la planitud de la superficie de sellado. Al adoptar equipos avanzados de moldeo por inyección y sistemas de monitoreo en tiempo real, la tolerancia dimensional de cada componente se puede controlar dentro del rango de diseño (por ejemplo, el error de planitud de la superficie de sellado de la llave no supera los 0,02 mm), sentando las bases para el sellado del ensamblaje posterior.
Procesamiento y tratamiento superficial de piezas metálicas: si el cabezal de la bomba de 15 mm contiene piezas de aluminio (como la carcasa de la boquilla), el proceso de estampado de aluminio debe garantizar la precisión dimensional de las piezas para evitar la dislocación estructural causada por la deformación del estampado; El proceso de tratamiento de superficies de óxido de aluminio necesita controlar el espesor y la uniformidad de la película de óxido, lo que no solo mejora la resistencia a la corrosión de las piezas, sino que también garantiza que la superficie de contacto con otras piezas sea lisa y plana, y reduce el espacio causado por la rugosidad excesiva de la superficie.
Proceso de ensamblaje automatizado: durante el proceso de ensamblaje, la posición de instalación y la cantidad de compresión del anillo de sellado son la clave para afectar el efecto de sellado. El uso de equipos de ensamblaje automatizados puede evitar errores en la operación manual, garantizar que el anillo de sellado esté incrustado con precisión en la ranura y que la cantidad de compresión se controle dentro del valor de diseño (generalmente 15% -25% del diámetro del anillo de sellado), de modo que el sellado no se afloje debido a una compresión insuficiente, ni el anillo de sellado se deforme permanentemente debido a una compresión excesiva. Al mismo tiempo, es necesario evitar golpes y rayones en los componentes durante el proceso de ensamblaje, especialmente daños en la superficie de sellado, que pueden provocar fugas directamente.

4. Inspección de calidad: interceptar defectos durante todo el proceso

Establecer un sistema de inspección de calidad que cubra todo el proceso de producción puede descubrir oportunamente posibles riesgos de fugas y evitar que entren al mercado productos no calificados:
Inspección de entrada de piezas: inspección de la precisión dimensional (como el uso de un instrumento de medición de tres coordenadas) e inspección de muestreo del rendimiento del material (como la prueba de inmersión de perfume) de anillos de sellado, piezas de plástico, piezas metálicas, etc., comprados o hechos por usted mismo, para garantizar que las piezas cumplan con los requisitos de diseño y evitar fugas causadas por defectos de la materia prima.
Prueba de sellado durante el montaje: establezca estaciones de inspección en nodos clave de la línea de montaje automatizada para realizar pruebas de presión en cabezales de bombas semiacabados. Por ejemplo, inyecte una cierta presión de gas en el cabezal de la bomba (simulando el estado después del llenado de perfume), sumérjala en agua para observar si se generan burbujas o controle la tasa de caída de presión a través de un sensor de presión. Si la caída de presión excede el umbral establecido, se determina que el sello no está calificado y la causa debe investigarse de inmediato.
Muestreo de productos terminados y pruebas de vida útil: se realizan pruebas de muestreo en los productos finales terminados, incluidas pruebas de pulverización que simulan escenarios de uso reales (como verificar si hay fugas después de presionar continuamente 1000 veces), pruebas de envejecimiento en ambientes de alta temperatura y humedad (probar el rendimiento del sellado después de colocarlo en un ambiente de 40 °C y 90 % de humedad durante 72 horas), etc., para garantizar que el producto pueda mantener un buen rendimiento de sellado en diferentes condiciones de uso.
