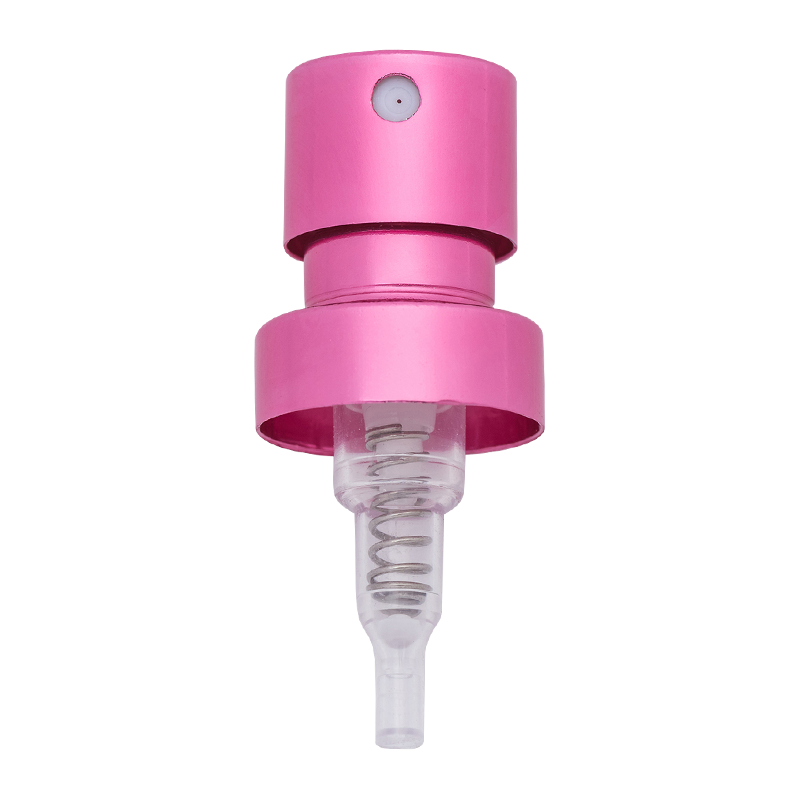

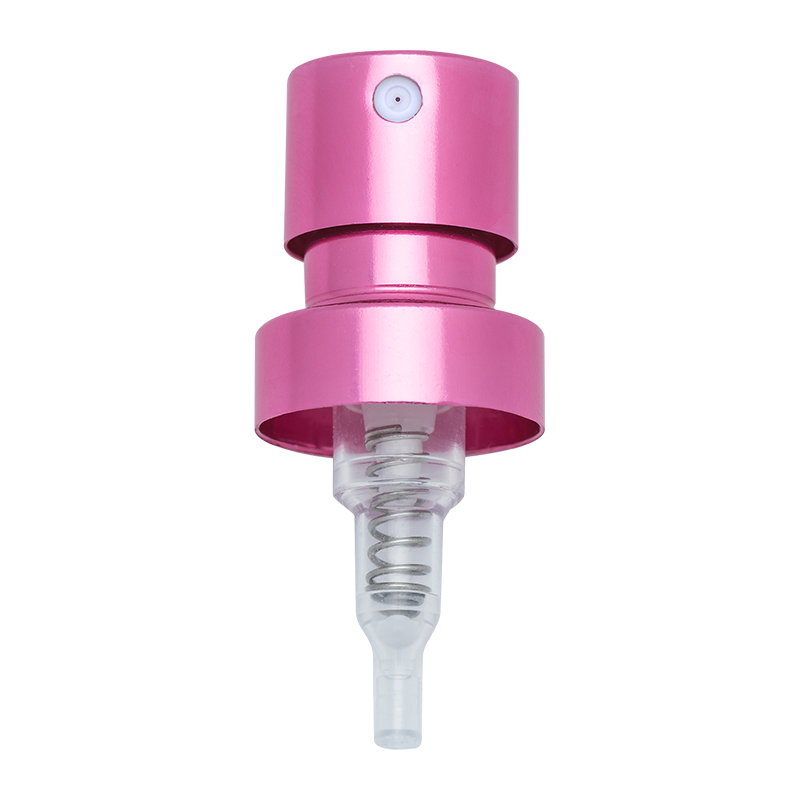

XY-PT-⊘15ABMG Pulverizador de bomba de niebla fina de perfume de engarce de 15 mm tipo corto

Cómo diseñar la apertura de atomización del Boquilla corta de bomba de niebla fina de perfume de engarce de 15 mm para lograr el mejor efecto?

Como componente central del empaque de perfume, el efecto de atomización de la boquilla corta de la bomba de niebla fina de perfume de 15 mm afecta directamente la experiencia del usuario en el uso del perfume y la textura del producto. Como parámetro clave que determina el efecto de atomización, la apertura de atomización debe diseñarse integralmente en combinación con factores multidimensionales como la mecánica de fluidos, las propiedades del material y los escenarios de uso para lograr el mejor efecto de "niebla fina uniforme, pulverización estable y retención moderada de fragancia".

1. Diseño de parámetros básicos de apertura basados en mecánica de fluidos.

La esencia de la atomización es que cuando un líquido pasa a través de una pequeña abertura bajo presión, interactúa con la fuerza cortante del aire debido al fuerte aumento en el caudal para formar partículas de gotas dispersas. Para la boquilla corta engarzada de 15 mm, el diseño de la apertura primero debe cumplir con la demanda principal de "niebla fina"; por lo general, el diámetro de la gota de una boquilla de perfume de alta calidad debe controlarse entre 5 y 30 μm. Demasiado grueso provocará una pulverización desigual y una retención de fragancia demasiado fuerte. Demasiado fino se evaporará fácilmente debido a gotas demasiado ligeras, lo que acortará el tiempo de retención de la fragancia.
Desde la perspectiva de la mecánica de fluidos, la apertura y el diámetro de la gota están correlacionados positivamente, pero no linealmente. Los datos experimentales muestran que cuando la apertura está en el rango de 0,1 a 0,3 mm, el diámetro de la gota se puede estabilizar en el rango ideal de 10 a 20 μm: cuando la apertura es inferior a 0,1 mm, aunque se pueden formar gotas más finas, es fácil causar bloqueo debido a la tensión superficial excesiva del líquido, especialmente los componentes de aceites esenciales contenidos en el perfume pueden permanecer en la apertura y cristalizar; cuando la apertura es superior a 0,3 mm, el diámetro de la gota excederá los 30 μm y se producirá el fenómeno de "columna de agua" o "salpicadura de gotas grandes", destruyendo la delicada sensación del rocío. Por lo tanto, se recomienda que la apertura de atomización de la boquilla corta de 15 mm se base en el rango de 0,15-0,25 mm y luego se ajuste de acuerdo con las necesidades específicas.
Al mismo tiempo, la relación de aspecto de la apertura (la relación entre la longitud de la apertura y el diámetro) debe coincidir con la presión de la bomba. La boquilla corta tiene una estructura compacta, una carrera de bomba corta y una presión relativamente limitada, y la relación de aspecto generalmente se controla entre 2:1 y 3:1. Si la relación de aspecto es demasiado grande (por ejemplo, más de 4:1), la resistencia del líquido que pasa a través de la abertura aumentará significativamente, lo que puede provocar una fuerza de pulverización insuficiente y una niebla intermitente; si la relación de aspecto es demasiado pequeña (como menos de 1:1), el caudal del líquido es demasiado rápido y las gotas son propensas a "chisporrotear" debido a la energía cinética excesiva y no pueden formar un área de pulverización concentrada.

2. Diseño de disposición de apertura que coincide con la estructura de engarce

El diseño de engarzado de 15 mm se caracteriza por una conexión rápida con la boca del frasco de perfume a través del broche, una estructura compacta y la necesidad de adaptarse a escenas portátiles, por lo que el diseño de la apertura debe ser compatible con la estabilidad y el sellado de la estructura de engarzado.
Desde la perspectiva de la mecánica estructural, la posición de la abertura debe evitar el punto de tensión del engarce. El diámetro de la boquilla corta de 15 mm es limitado y la hebilla generalmente se distribuye en el borde de la boquilla. La abertura debe colocarse en el área central y la distancia desde la hebilla no debe ser inferior a 3 mm para evitar la deformación de la abertura debido a la transferencia de tensión durante el montaje de la hebilla, lo que afecta la estabilidad del rociado. Por ejemplo, al diseñar la boquilla de la serie de 15 mm, Zhangjiagang XinYe Chemical Sprayer Co., Ltd utilizará simulación de tensión en la etapa de desarrollo del molde para garantizar que la posición de la apertura esté en el área con la tensión estructural mínima, combinado con el posicionamiento preciso de su equipo de ensamblaje automatizado para garantizar la consistencia del tamaño de la apertura.
Además, el rendimiento de sellado de la estructura de hebilla requiere que la holgura entre la abertura y el cuerpo de la bomba se controle entre 0,01 y 0,03 mm. Si el espacio libre es demasiado grande, es fácil provocar fugas de líquido; Si el espacio libre es demasiado pequeño, la abertura puede apretarse y deformarse debido a errores de montaje. Por lo tanto, la precisión del mecanizado de la apertura debe alcanzar ±0,005 mm, lo que depende de procesos de estampado de aluminio y moldeo por inyección de alta precisión. Zhangjiagang XinYe Chemical Sprayer Co., Ltd cuenta con una cadena de producción completa, desde el estampado de aluminio hasta el moldeo por inyección. Todo el control del proceso puede cumplir con requisitos de procesamiento de alta precisión y proporcionar garantías básicas para la estabilidad de la apertura.

3. Materiales de apertura y tratamiento superficial adaptados a los ingredientes del perfume.

Los ingredientes de los perfumes son complejos e incluyen alcohol, aceites esenciales, fragancias, etc. La viscosidad y la corrosividad de los aceites esenciales afectarán la durabilidad y el efecto de atomización de la apertura. Por lo tanto, la selección del material y el tratamiento superficial de la abertura deben adaptarse a los ingredientes del perfume.
En cuanto a los materiales, la apertura de la boquilla corta de 15 mm suele estar hecha de acero inoxidable o cerámica. El acero inoxidable tiene buena resistencia a la corrosión y es adecuado para perfumes con más alcohol; Los materiales cerámicos tienen una gran suavidad superficial, no es fácil dejar componentes de aceites esenciales, pueden reducir el riesgo de obstrucción y son especialmente adecuados para perfumes de alta gama que contienen aceites esenciales naturales. La suavidad de la pared interior de la abertura debe ser inferior a Ra0,8μm. Una rugosidad demasiado alta provocará turbulencias en el líquido en el orificio, destruyendo la uniformidad de la atomización. El proceso de tratamiento de la superficie con óxido de aluminio puede mejorar la suavidad de la superficie y la resistencia a la corrosión del material, brindando soporte para el uso estable a largo plazo de la apertura.
Para los perfumes que contienen ingredientes a base de silicona, la abertura debe ser hidrófoba (como un recubrimiento) para evitar que el líquido se adhiera al orificio y forme una película líquida, lo que resulta en una disminución gradual de la cantidad de pulverización. Para productos en emulsión sin alcohol, la apertura debe aumentarse adecuadamente a 0,25-0,3 mm y se debe mejorar la suavidad de la pared interior para evitar que la emulsión obstruya la apertura debido a la alta viscosidad.

4. Diseño de adaptación dinámica de la apertura combinado con el escenario de uso.

El diseño "corto" de la boquilla corta de 15 mm la hace adecuada para escenarios portátiles. Los usuarios pueden usarlo en diferentes ambientes de temperatura y humedad, por lo que el diseño de la apertura debe considerar el impacto de los factores ambientales en el efecto de atomización.
En términos de adaptabilidad a la temperatura, la apertura debe reservar un margen para la expansión y contracción térmica. Cuando la temperatura ambiente aumenta de -5 ℃ a 40 ℃, el tamaño de los poros del material metálico cambiará entre 0,001 y 0,003 mm debido a la expansión y contracción térmica. Por lo tanto, el tamaño de los poros a temperatura ambiente debe ajustarse en 0,002 mm durante el diseño. Por ejemplo, cuando el tamaño de poro objetivo es 0,2 mm, el tamaño de procesamiento real se puede establecer en 0,202 mm para garantizar que se pueda mantener el rango efectivo de 0,199-0,205 mm a temperaturas extremas.
En términos de control del volumen de pulverización, los escenarios portátiles requieren un volumen de pulverización único de entre 0,05 y 0,1 ml. Demasiado grande hará que el perfume se consuma rápidamente y demasiado pequeño no logrará el efecto ideal de retención de fragancia. El volumen de pulverización es proporcional al cuadrado del tamaño de los poros, por lo que debe controlarse con precisión según el tamaño de los poros: el volumen de pulverización único de un tamaño de poro de 0,15 mm es de aproximadamente 0,05 ml, el tamaño de poro de 0,2 mm es de aproximadamente 0,08 ml y el tamaño de poro de 0,25 mm es de aproximadamente 0,12 ml. Combinada con la necesidad de portabilidad, la apertura de 0,2 mm es la mejor opción tanto para el volumen de pulverización como para el tiempo de retención de la fragancia.
Además, la diferencia en la presión del usuario provocará fluctuaciones en la presión de la bomba y el diseño de la apertura debe tener un cierto grado de antiinterferencia. Al establecer una ranura guía (profundidad 0,05 mm, ancho 0,1 mm) en la entrada de la abertura, se pueden amortiguar las fluctuaciones de presión para garantizar que la desviación del volumen de pulverización bajo diferentes fuerzas no supere el 10%. En la etapa de desarrollo del molde, la relación de coincidencia entre la ranura guía y la apertura se optimizará simulando el estado del fluido bajo diferentes fuerzas de presión, y el volumen de pulverización de cada lote de productos se calibrará en combinación con su equipo de detección automática para garantizar la consistencia.

5. Diseño colaborativo de apertura y otras estructuras.

El efecto de atomización es el resultado del efecto sinérgico de múltiples componentes, como la apertura y el canal de flujo interno de la boquilla, la presión del cuerpo de la bomba y la estructura de la válvula. No se puede lograr el mejor efecto confiando en un solo tamaño de apertura, y es necesario formar una idea de "diseño de sistema".
En términos de hacer coincidir el canal de flujo con la apertura, el diámetro del canal de flujo debe ser de 5 a 8 veces la apertura (por ejemplo, cuando la apertura es de 0,2 mm, el diámetro del canal de flujo es de 1 a 1,6 mm) para garantizar que el líquido forme un estado laminar estable antes de ingresar a la apertura y evitar la atomización desigual causada por la turbulencia. Al mismo tiempo, las esquinas del canal de flujo deben adoptar una transición de arco (radio no inferior a 0,5 mm) para reducir la resistencia al flujo del líquido y controlar la pérdida de presión dentro del 5%.
La coincidencia entre la presión del cuerpo de la bomba y la apertura debe determinarse mediante pruebas paso a paso. La presión del cuerpo de la bomba de una boquilla corta de 15 mm suele estar entre 0,3 y 0,5 MPa, y la apertura debe equilibrarse con la presión: la apertura de 0,15 mm es adecuada para una presión de 0,3 a 0,4 MPa, la apertura de 0,2 mm es adecuada para una presión de 0,4 a 0,45 MPa y la apertura de 0,25 mm es adecuada para una presión de 0,45 a 0,5 MPa. El desajuste entre la presión y la apertura conducirá al problema de que "una presión excesiva hará que las gotas sean demasiado finas y fáciles de volatilizar, mientras que una presión demasiado baja hará que las gotas sean demasiado gruesas y fáciles de gotear".

6. Proceso de verificación y optimización del diseño de apertura.

Para garantizar que el diseño de la apertura logre el mejor efecto, es necesario establecer un sistema de verificación completo que abarque pruebas de laboratorio y simulación de escenarios de uso reales.
Las pruebas de laboratorio incluyen: 1. Prueba de distribución del tamaño de las gotas, utilizando un analizador láser del tamaño de partículas para detectar el rango de distribución de los diámetros de las gotas. En condiciones óptimas, el 90 % de los diámetros de las gotas deben concentrarse en el rango de 10 a 20 μm; 2. Prueba del ángulo de pulverización, el ángulo de pulverización de una boquilla de alta calidad debe controlarse entre 30° y 45°. Demasiado ancho hará que el rociado se disperse, y demasiado estrecho dará como resultado un área de cobertura demasiado pequeña; 3. Prueba de durabilidad, después de presionar continuamente 1000 veces, el cambio del tamaño de la apertura debe ser inferior a 0,002 mm y la tasa de atenuación del volumen de pulverización no debe exceder el 5%.
La simulación de escenarios reales debe tener en cuenta los hábitos del usuario, como probar la estabilidad del rociado en diferentes ángulos de retención (0°-45°) para garantizar que el diseño de apertura aún pueda mantener una atomización uniforme cuando se usa de forma no vertical. El servicio gratuito de pruebas y entrega de muestras proporcionado por Zhangjiagang XinYe Chemical Sprayer Co., Ltd puede ayudar a los clientes a verificar el efecto del diseño de apertura en escenarios de uso reales y ajustar rápidamente los parámetros del molde según los comentarios, y realizar la implementación eficiente del plan de diseño a través de su taller independiente de desarrollo de moldes.
